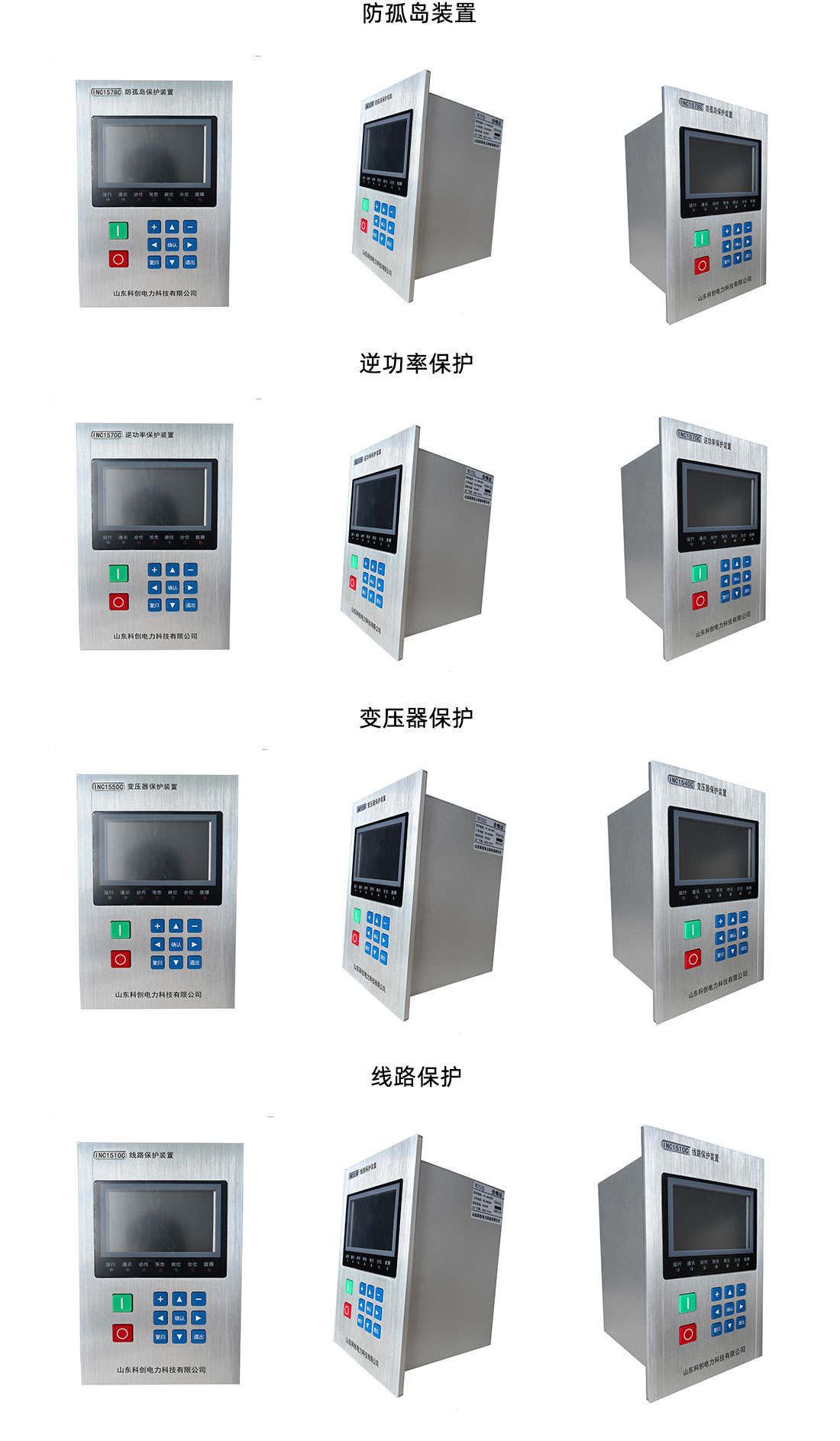

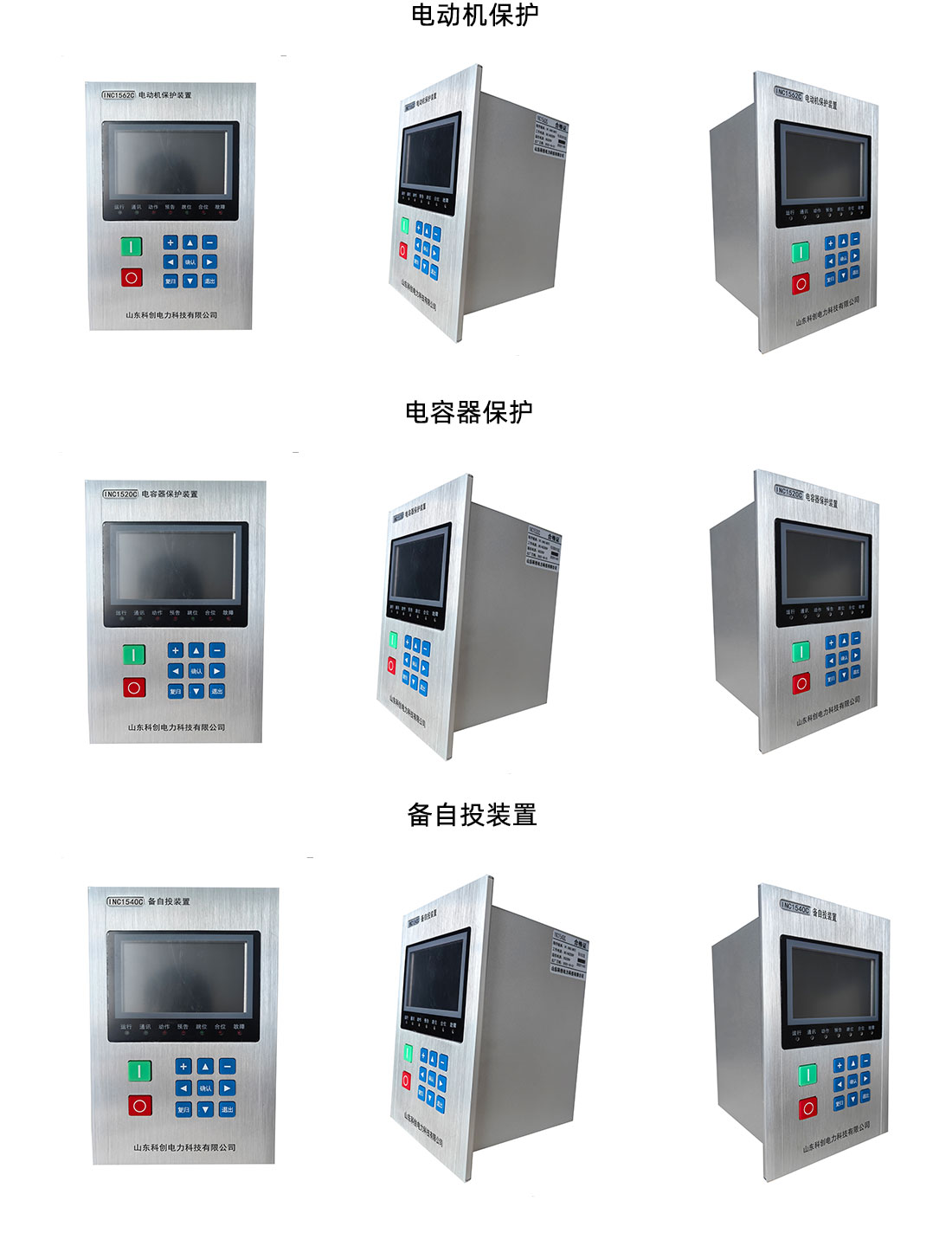

繼電保護裝置

裝置特點

1.1.完備的保護功能配置

1.2.強大的測量功能

u  諧波測量：計算各相的諧波總電壓、測量諧波總電流；計算各相電壓、電流的1-15次諧波幅值；

u  電能質量分析：計算各相電壓、測量電流的諧波畸變率（THD）；計算各相電壓、電流的1-15次諧波的諧波含有率（HR）；

u  相角顯示：測量、保護電量都具有相角顯示功能，方便接線檢查；

u  採集計算UA、UB、UC、UAB、UBC、UCA、U0、I0h、I0l、IA、IB、IC、P、Q、COSΦ、f。

1.3.測控功能

u  14路遙信採集,遙信電平DC220V/DC110V/DC24V可選，

u  斷路器遙控分合；

u  開關分合閘次數統計及事件SOE等；

u  電度計量。

1.4.人性化設計

u  全漢化菜單顯示
，操作簡便、學習容易；

u  各路保護交流量、測量交流量、P、Q均可採用軟件自動校準；

u  提供多對跳閘輸出接點及信号輸出接點，可靈活設置輸出接點邏輯；

u  可獨立整定4套保護定值，定值區之間切換複制安全簡單。

1.5.高可靠性

u  具有優異的抗幹擾性能；

u  組屏或安裝於開關櫃時不需要安裝其它抗幹擾模塊。

1.6.豐富的通信接口

主要技術性能

1.1  過載能力

    a） 交流電流回路

 2倍額定電流，連續工作；

 10倍額定電流，允許10s；

 40倍額定電流，允許 1s；

    b） 交流電壓回路

 1.2倍額定電壓，連續工作。

1.2  測量元件的準確度(在正常工作大氣條件下)

    a）保護部分：

1）電流、電壓：    不超過±3％；

低頻動作值：     不超過±0.02Hz；

滑差閉鎖值：     不超過±0.01Hz或±1％

2） 動作時間：

1.5倍Iset（電流整定值）測試條件

速斷：              ≤50ms

定時限時間誤差：    不超過±1％或±50ms

反時限時間誤差：    不超過±3％或±50ms

b）測量部分：

1）測量精度：

採樣電流、電壓：±3‰

頻率：          ±0.01Hz

功率因數：      ±0.003

功率：          ±5‰

2）事件順序記錄站内分辨率：  ≤2ms

3）遙控正確率：  100%

       1.3  環境條件

1.3.1  環境溫度

正常工作溫度：     -10℃ ～ 55℃

貯存溫度：         -25℃ ～ 75℃

1.3.2  相對濕度：           5% ～95%；(産品内部既不應凝露，也不應結水。)

1.3.3  大氣壓力　　　       80kPa～110kPa 。
